리틀비츠 프리미엄 키트 개봉기
넋두리 1.
Facts 부터 말한다면
프리미엄 키트, 19일 새벽에 이미 개봉했다.
하지만 베이스 키트 개봉기 쓰고 나서 졸려서 잤다. 그리고 19일 밤도 잤다, 졸려서.
그래서 이제야 프리미엄 키트 개봉기 올린다.
넋두리 2.
블로그 개설이래 하루만에 100회 이상의 조회를 받은 것은 그리 많지 않다.
그런데 19일과 20일 이틀만 합쳐서 350명이다. 고무적이다.
리틀비츠의 위력?
조회수를 늘리기 위해서라도 죽자사자 리틀비츠 개봉기를 계속 써서 공유해야겠다. ==> 웃자고 하는 이야기...
사실 이 키트들의 개봉기 작성, 공유 목적은
도구의 인간 등 리틀비츠를 보급하는 업체에서도 정보를 얻을 수 있었겠지만,
어줍지 않은 인터넷 실력으로 찾지 못한 정보,
즉 리틀비츠 구성품이 어떻게 되고 이것을 바탕으로 어떠한 정규적인 프로젝트 수행거리들을 제공하고 있는지에 대하여 공유하는 정보를 담고 싶었다.
학생들에게 어떤 것들을 체험시킬 수 있으며 그러한 체험을 위하여 얼마만큼의 금전적 예산이 필요한지를 가늠하기 위해서는 사실상 업체를 직접 방문하여 물어보는 방법이 최상이다.
그래도 아는 것 없이 가는 것 보다는 이레저레 다양한 정보를 접하고 가는 것이 이야기가 잘 통한다.
이건 부수적인 생각이었고, 주된 생각은
좋다고는 소문나 있는데... 해보고는 싶고... 당장 베이스 키트부터 사서 해보아야 하는데
문제는 일단 넉넉하지 않은 예산 상황에서는 부담이 된다는 사실이다.
'그래도 구입해서 해야 한다면...'이라는 상황에서 보면 인터넷만으로는 도움받을 만한 정보를 찾기가 쉽지 않다는 점에서 이다.
그래서 조금이나마 후속자들에게 선택을 위한 정보를 제공한다는 측면에서 나름의 개봉기... 사실은 구성품 설명기... 정도...로 보아 주길 바랄뿐이다.
넋두리 3.
일단 전자공학적인 측면에서는 어린 친구들에게 적용해서 재미있는 활동을 하기에는 '갑'이다라는 생각...
이를 바탕으로 더 정교하고 더 다양한 프로젝트를 수행하고 싶다면
그 때에는 프로그래밍을 기반으로 하는 다양한 도구들로 진도를 나가도 되지 않을까 싶다.
사실 이러한 생각에서 리틀비츠에 먼저 손을 댔다. 그다음은 아마도 '비트브릭?', '디오?'... 고민...
각설하고...
리트비츠 프리미엄 키트를 살펴보자.

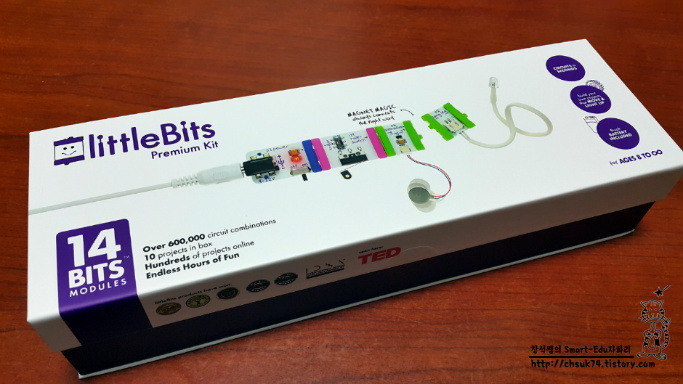

프리미엄 키트는 14개의 비츠로 구성되어 있으며, 이를 바탕으로 60만가지 이상의 조합이 가능하단다.
그리고 10개의 프로젝트 예시를 제시하고 있는데,
리틀비츠 온라인 사이트에서는 백만개에 달하는 프로젝트를 제공하고 있다고 한다.

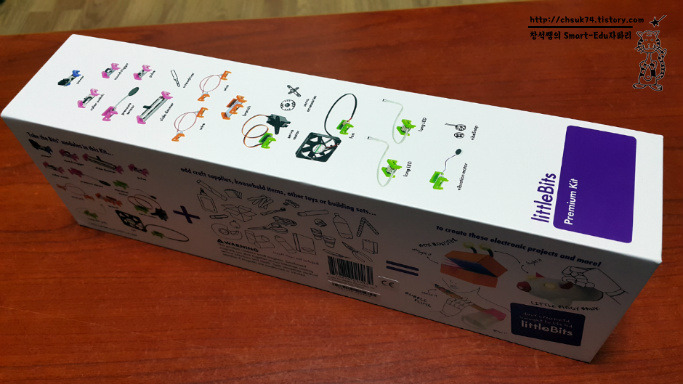

케이스 옆면에는 14개의 부분들에 대한 그림들이 제시되어 있다.
파란색 비츠인 전원 1개,
분홍색 인풋 비츠 5개,
주황색 연결비츠 2종 3개,
연두색 아웃풋 비츠 4종 5개 이렇게 14개다.

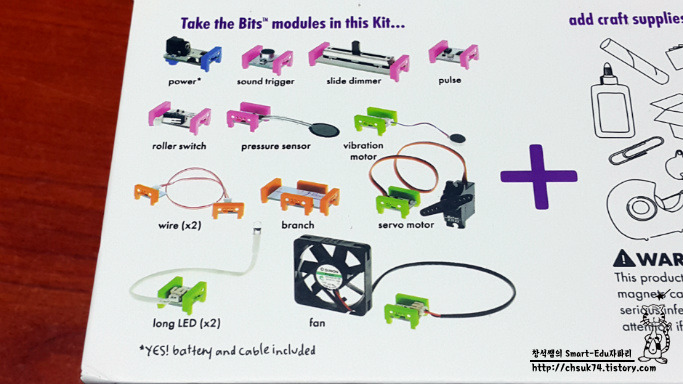

케이스 뒷면에서
'14개의 비츠 모듈 + 메이킹 도구들 = 재미있는 창작물들'이라고 그림으로 제시하고 있다.

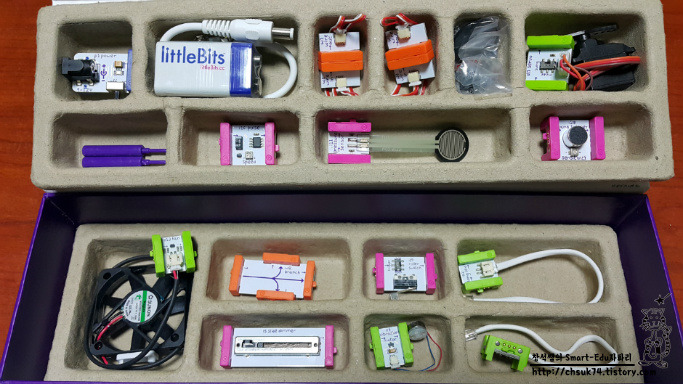

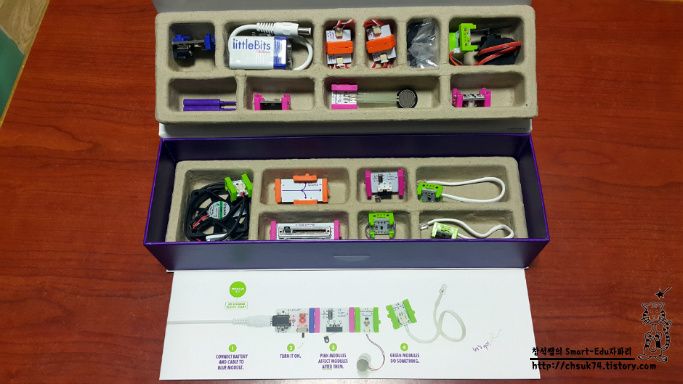

프리미엄 키트의 실제 구성품
파란색 전원 비츠를 일단 생략... 모든 키트에 필수로 들어가는 비츠이므로...

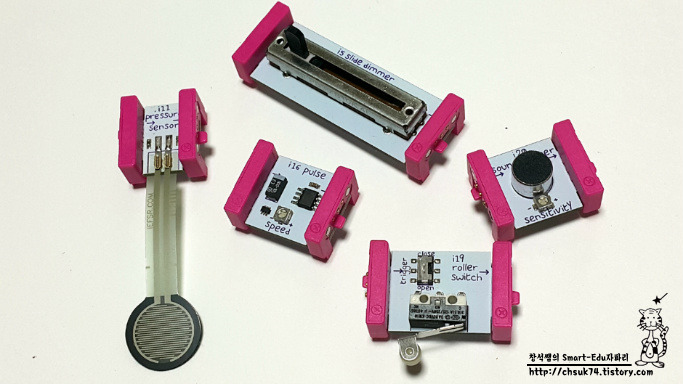

프리미엄 키트에 들어있는 5종의 InPut 비츠
5번 슬라이드 디머, 11번 압력감지 센서, 16번 펄스, 19번 롤 스위치, 20번 사운드 트리거(소리 감지센서)
11번 압력감지 센서는 검정색 원형 부분을 누르면 그 압력을 감지하여 작동하게 되어 있다.
cf. 숫자 앞의 i 는 InPut이라는 의미의 약자.
16번 펄스 비츠는 설명서에 의하면
The pulse is like an electronic heartbeat.라고 한다. 전자적 심장 박동...
일정 시간 간격으로 전류를 흘려보내고 차단하는 기능을 가지고 있다.
예를 들어 LED를 다음에 연결한다면 일정시간 간격으로 LED가 켜졌다 꺼졌다를 반복하게 해준다.

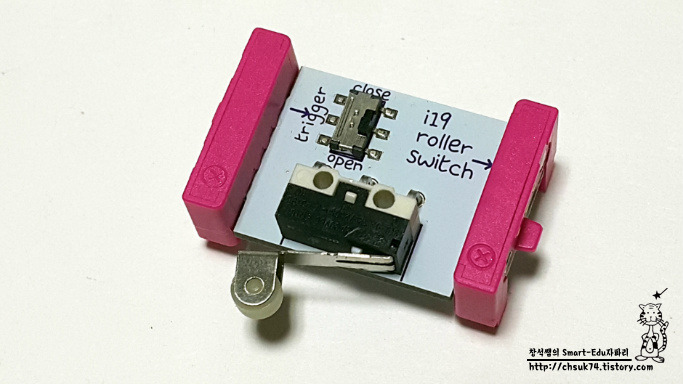

19번 롤 스위치 비츠는
아래쪽에 작은 바퀴가 연결된 부분이 눌려서 스위치로 작동하는 비츠이다.
손으로 누르거나 동작에 의해 스위치가 작동될 수 있도록 만들어져 있다.
그리고 위쪽부분에는 롤 부분이 눌렸을 때 On으로 작동할지 Off로 작동할지를 결정하는 조절기가 있다.

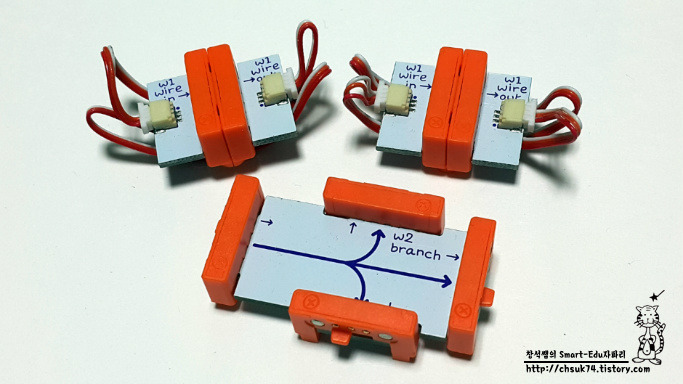

주황색 연결 비츠는 2종 3개로
베이스 키트에도 있었던 와이어 2개와
브랜치 비츠는 비츠들의 연결 방향을 바꾸어주는 기능과
하나의 연결을 세 개의 연결로 바꾸어 주는 기능을 한다.
cf. 숫자 앞의 w 는 wires이라는 의미의 약자.
연두색은 작동하는 OutPut비츠들
cf. 숫자 앞의 o 는 숫자 '0'이 아닌, OutPut이라는 의미의 약자.

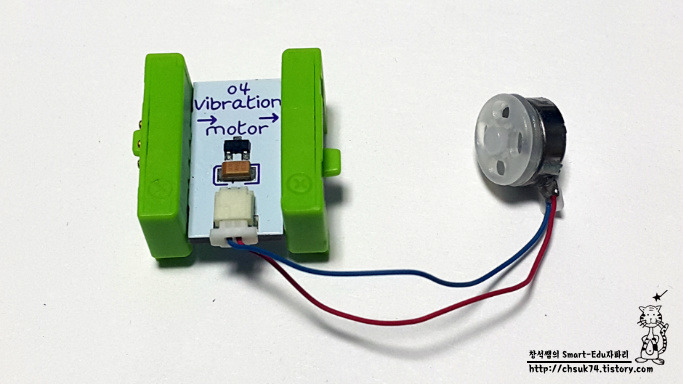

4번 비츠는 바이브레이션 모터로 바이브스냅(연결된 원형 부분의 쇠)을 소리내면서 진동하게 만든다.

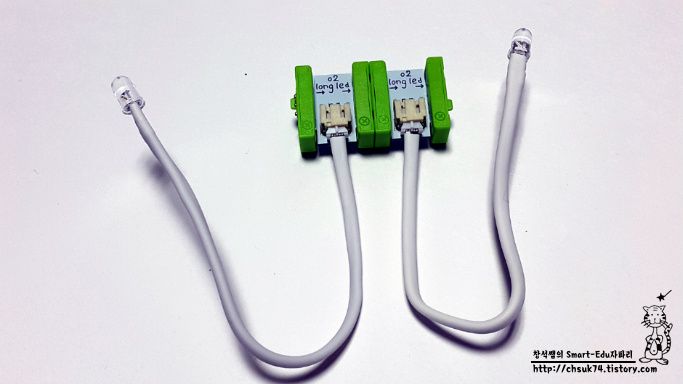

2번 Long LED 비치. LED는 LED인데 길이가 길다는 것... 그리고 연결선이 매우 두껍다.

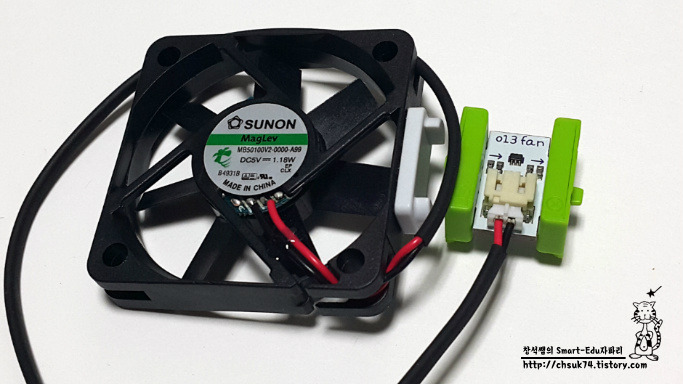

13번 비츠는 팬... 선풍기? 컴퓨터 본체 안의 열 빼는 팬이라고 생각하면 충분할 듯.
사용 목적에 따라 검정색 팬 부분의 방향을 잘 선택해야 할 듯하다.

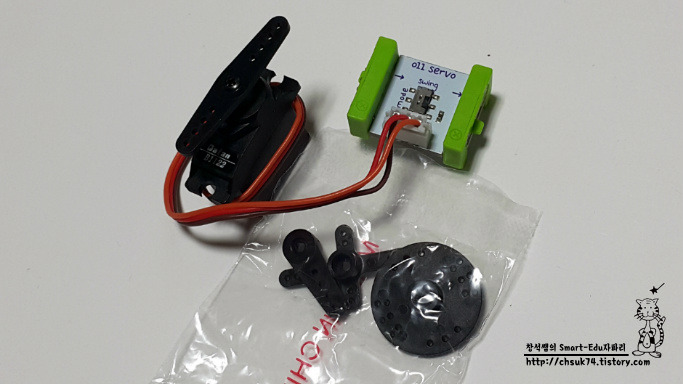

11번 서보 모터 비츠와 서보 모터, 그 액세서리
비츠 내부에는 Turn 모드와 Swing 모드를 선택할 수 있는 스위치가 있다.
Turn 모드는 시작위치와 종료위치를 1회만 움직인다.
Swing 모드는 시작위치와 종료위치를 계속 반복하여 갔다왔다를 반복하여 움직인다.
예를 들어, 슬라이드 딤머를 연결하여 작동시켜 보면
Turn 모드에서는
슬라이드 딤머의 스위치를 기준으로 왼쪽 끝 위치에 두면 서보모터의 팔이 시작위치로 가서 멈춘다.
딤머의 스위치를 오른쪽 끝 위치에 두면 서보모터의 팔이 종료위치로 가서 멈춘다.
딤머 스위치를 왼쪽, 오른쪽으로 움직이면 그에 따라 서보 모터의 팔이 시작위치와 종료 위치로 움직인다.
Swing모드에서는
슬라이드 딤머의 스위치를 기준으로 왼쪽 끝 위치에 두면 서보모터의 팔이 움직이지 않는다.
딤머의 스위치를 오른쪽으로 움직일수록 서보모터의 팔 움직임의 속도가 빨라진다.
하지만 팔이 종료위치로 가도 다시 시작위치로, 시작위치로 가도 다시 종료위치로 반복적으로 움직인다.
프리미엄 키트의 메뉴얼
간단히 열견한 모습

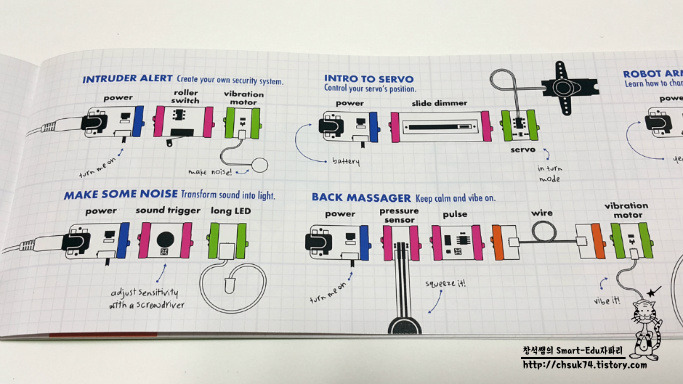

-Intruder Alert(침입자 경보기)
: 롤 스위치로 침입이 감지되면 바이브레이션 모터를 작동시켜 경보음과 진동 발생
-Make Some Noise(소음 감지기)
: 사운드 트리거에서 소리가 감지되면 LED 불 켜기
-Intro to Servo(서보 모터 연결해 보기)
: 서보 모터 연결해서 테스트 해보기
-Back Massager(마사지 받기)
: 압력 센서에 압력이 감지되면 펄스에 맞추어 바이브레이션 모터가 작동되어 경보음과 진동 발생

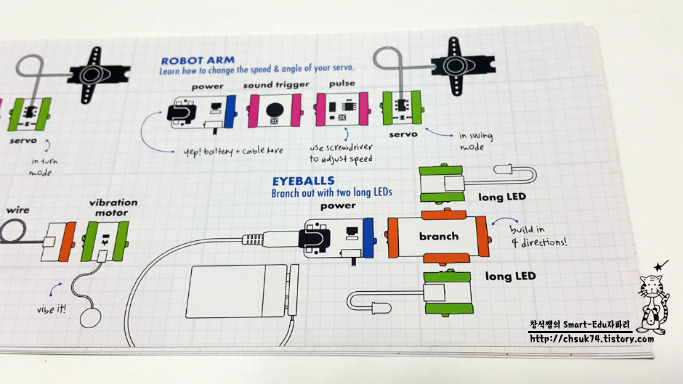

-Robot arm(로보트 팔)
: 소리가 감지되면 펄스의 시간 간격에 맞추어 서보 모터가 Swing 모드로 작동하며 각도와 속도를 조절하는 회로
-Eyeballs(눈동자)
: 브랜치로 연결하는 회로 연습용... 전원을 연결하여 롱 LED에 불 켜기

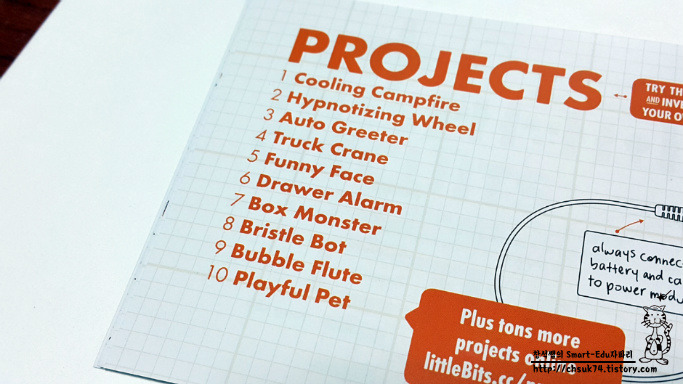

10가지의 프로젝트 제시

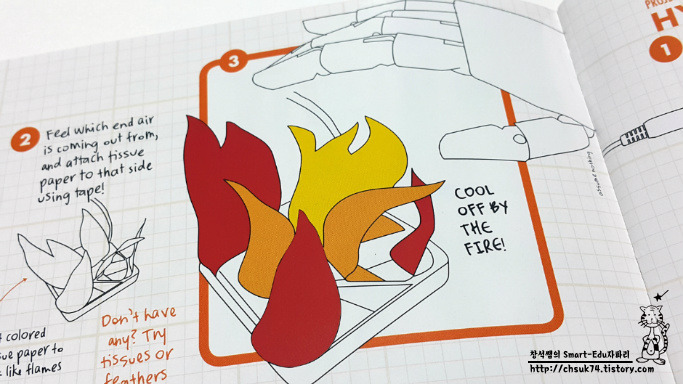

프로젝트 1 - 팬과 종이를 이용한 시원한 캠프파이어

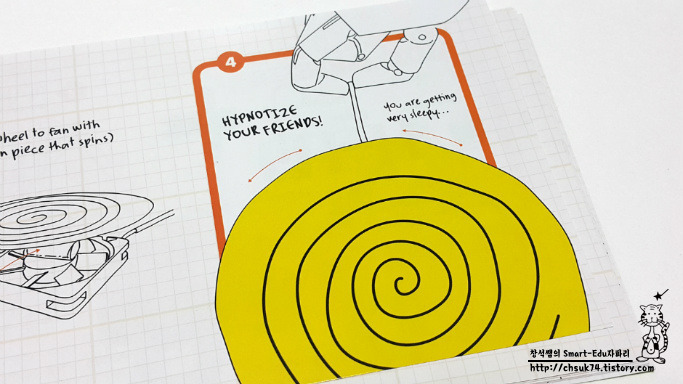

프로젝트 2 - 최면술사
선풍기 위에 최면도구를 붙여 소리센서에 반응하여 선풍기 바람이 불도록

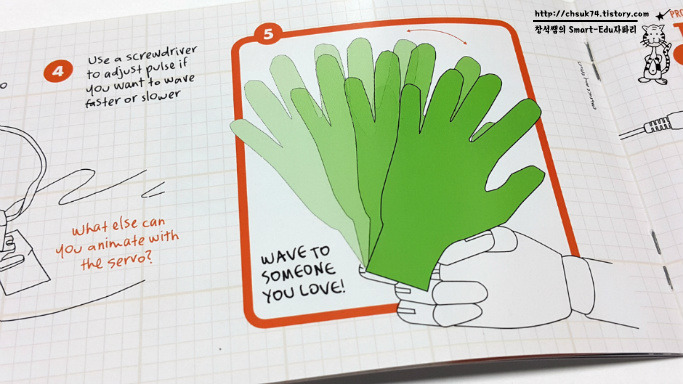

프로젝트 3 - 자동 인사기(자동 손 흔들기)
펄스 센서에 의해 손 모양 종이가 서보 모터에 의해 움직여서 자동 손 흔들어 인사하기

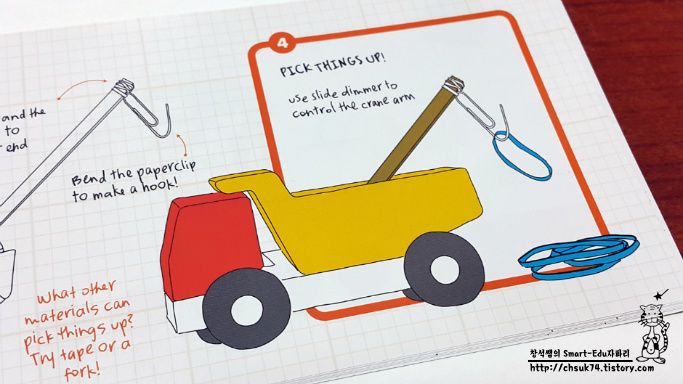

프로젝트 4 - 트럭 트레인
슬라이드 딤머로 서보모터의 각도를 조절하여 크레인으로 물건을 들어올리기

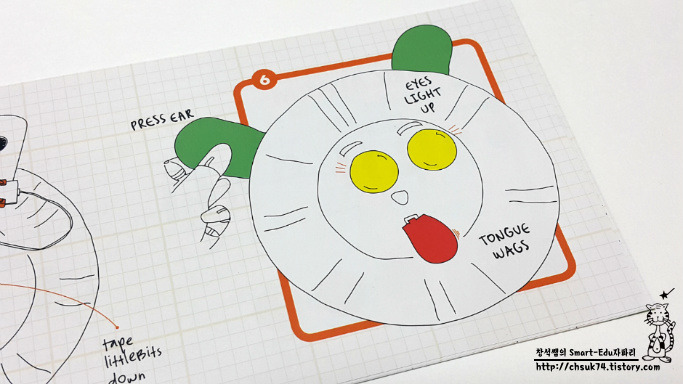

프로젝트 5 - 귀여운 얼굴
귀 부분에 숨겨져 있는 압력 감지 센서를 누르면 눈에서 불이 켜지고 혀바닥이 떨리면서 움직이고 소리가 나는 장난감

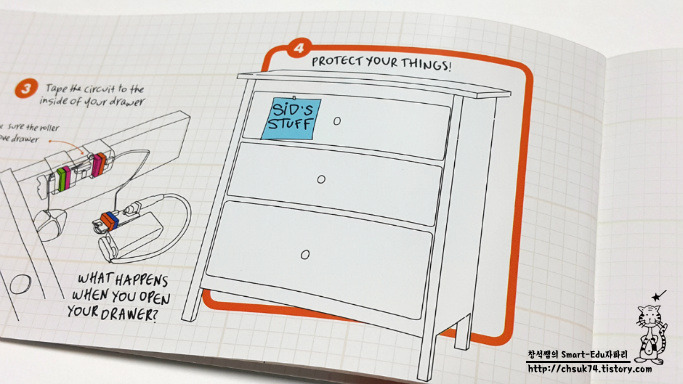

프로젝트 6 - 도난방지 서랍
서랍을 열면 롤 스위치의 롤 부분으로 바이브레이션 모터를 작동하여 요란한 소리 발생

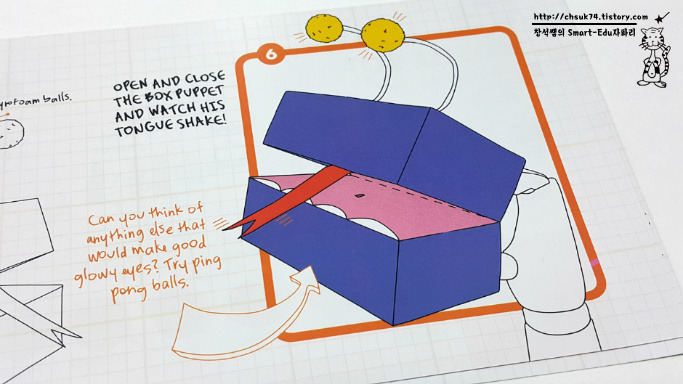

프로젝트 7 - 박스 괴물
박스 괴물의 입을 열고 닫음에 따라 눈에 불이 켜지고 혓바닥이 바이브레이션 모터에 의해 움직이며 소리가 난다.

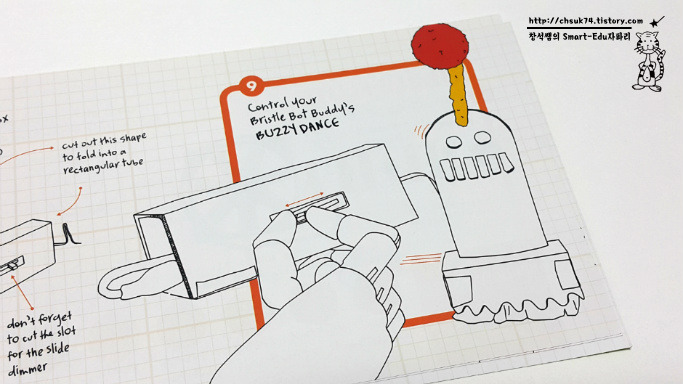

프로젝트 8 - 칫솔 로봇
슬라이드 딤머로 칫솔이 달린 로봇을 바이브레이션 모터로 움직이도록 하며, 딤머로 강도(속도) 조절

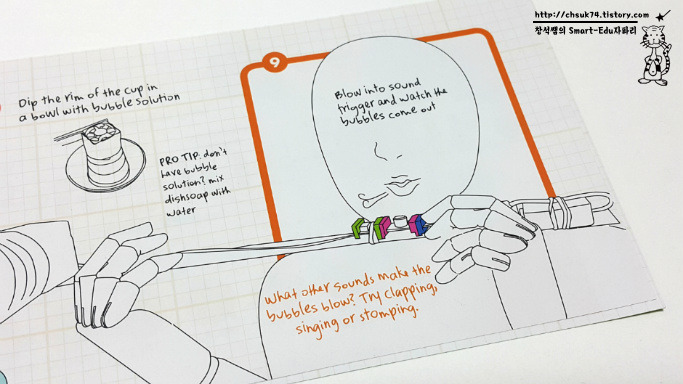

프로젝트 9 - 비눗방울 피리
소리감지 센서로 바람을 감지하고 팬을 움직여서 종이컵 주둥이 부분으로 비눗방울 불기

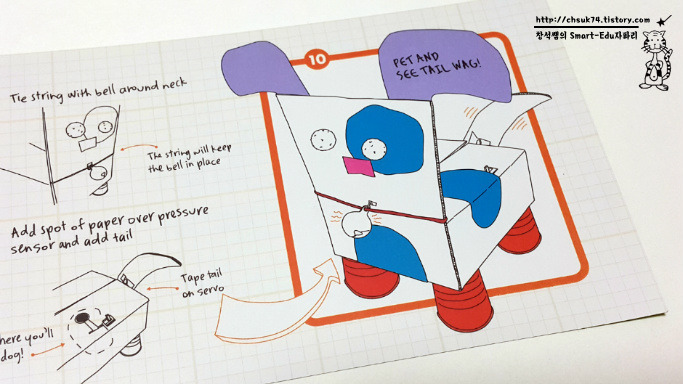

프로젝트 10 - 장난감 강아지
압력 센서를 감지하면 바이브레이티션 모터가 방울을 움직여 소리를 내고,
LED에 의해 눈에서 빛이 나고,
서보 모터로 꼬리를 흔들게 하는 강아지 장난감
프로젝트로는 제시되지 않았지만...

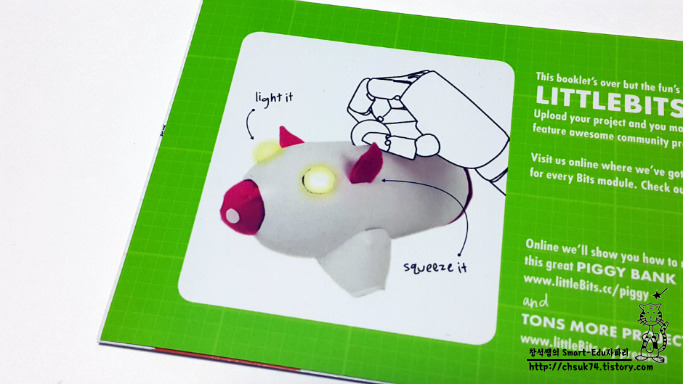

동전을 넣으면 불이 켜지는 돼지 저금통...
역시 영어는 힘들다. ㅠㅠ
시간 관계상 디럭스 키트는 낼... 학교 토요근무하면서 열심히 사진 찍었는데...
